SG-E 40A~300A
- 弁体を2点で支えるリフト式の採用により圧倒的な耐久性を実現。
寿命も長くて経済的です。 - 面倒な配管引き上げ作業が不要。
工具レスで地上でのイージーメンテナンスを実現します。 - 高寿命・高耐久のステンレス製のため幅広い現場で利用が可能。
高機能ステンレスやコーティングで、海水・薬液などにも対応できます。
標準仕様 | |
---|---|
使用流体 | 液体 |
流体温度 | 0℃~80℃ |
最高使用圧力 | 0.5MPa以下 |
接続方法 | JIS10Kフランジ |
減圧口 | 3/8RCネジ |
SG-E | 仕様材質 | カスタマイズ |
本体 | SCS13A | SCS14A,SCS16A,二相ステンレス、 PFAコーティング(フッ素) |
ガイドキャップ | SCS13A | SCS14A,SCS16A,二相ステンレス、 PFAコーティング(フッ素) |
弁体弁棒 | SCS13A | SCS14A,SCS16A,二相ステンレス、 PFAコーティング(フッ素) |
シートパッキン | FKM | EPDM,FFKM |

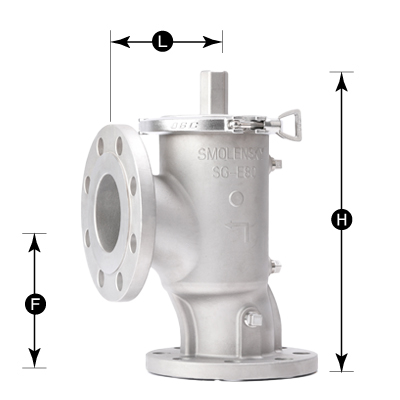

SG-E 標準寸法 単位(mm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼径 | 品番 | L | F | H | 質量(kg) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40 | SG-E40 | 115 | 125 | 211 | 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50 | SG-E50 | 125 | 135 | 243 | 7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
65 | SG-E65 | 135 | 145 | 269 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
80 | SG-E80 | 140 | 170 | 321 | 13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
100 | SG-E100 | 155 | 185 | 365 | 18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
125 | SG-E125 | 190 | 220 | 451 | 28 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
150 | SG-E150 | 205 | 225 | 481 | 34 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
200 | SG-E200 | 230 | 270 | 603 | 53 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
250 | SG-E250 | 275 | 320 | 709 | 87 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
300 | SG-E300 | 320 | 360 | 821 | 123 |
(参考値)
