SG-S 40A~400A
- ストレート型のため、設置場所は水槽の上に限定されません。
- 横配管の任意の場所での設置とメンテナンスを可能にします。
- 弁体を2点で支えるリフト式の採用により
圧倒的な耐久性を実現。寿命も長くて経済的です - 面倒な配管引き上げ作業が不要
工具レスで地上でのイージーメンテナンスを実現 - 高寿命・高耐久のステンレス製のため幅広い現場で利用が可能。
高機能ステンレスやコーティングで、海水・薬液などにも対応できます。
標準仕様 | |
---|---|
使用流体 | 液体 |
流体温度 | 0℃~80℃ |
最高使用圧力 | 0.5MPa以下 |
接続方法 | JIS10Kフランジ |
減圧口 | 3/8RCネジ |
SG-S | 仕様材質 | カスタマイズ |
本体 | SCS13A | SCS14A,SCS16A,二相ステンレス、 PFAコーティング(フッ素) |
ガイドキャップ | SCS13A | SCS14A,SCS16A,二相ステンレス、 PFAコーティング(フッ素) |
弁体弁棒 | SCS13A | SCS14A,SCS16A,二相ステンレス、 PFAコーティング(フッ素) |
シートパッキン | FKM | EPDM,FFKM |

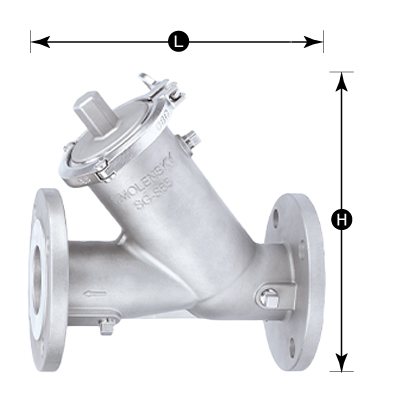

SG-S 標準寸法 単位(mm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼径 | 品番 | L | H | 質量(kg) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40 | SG-S40 | 205 | 224 | 7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50 | SG-S50 | 230 | 251 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
65 | SG-S65 | 260 | 284 | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
80 | SG-S80 | 295 | 321 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
100 | SG-S100 | 340 | 364 | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
125 | SG-S125 | 395 | 422 | 31 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
150 | SG-S150 | 450 | 527 | 48 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
200 | SG-S200 | 560 | 611 | 75 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
250 | SG-S250 | 670 | 724 | 120 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
300 | SG-S300 | 780 | 830 | 190 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
350 | SG-S350 | 890 | 917 | 245 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
400 | SG-S400 | 1000 | 1071 | 372 |
(参考値)
