チャッキバルブ｜SMTC 20K
SMTC 20K 40A～150A
- 給水ラインに適合した内外面ナイロンコーティング品
- 内部材質は全て耐久性に強いステンレスを採用
- 20Kナイロンコート、コンパクトタイプ
- 受注生産品
| 標準仕様 |
| 型式 |
20K型 |
| 使用流体 |
液体 |
| 流体温度 |
0℃～60℃ |
| 使用圧力 |
1.96MPa以下 |
| 最高許容圧力 |
2.75MPa |
| ライニング |
ナイロン11樹脂粉体塗装 |
| 内面塗装厚 |
300μm以上 |
| 接続方法 |
JIS規格のRFフランジ |
| SMTC 20K |
標準仕様 |
| 本体 |
FCD-S |
| 要部 |
SCS13 |
| シートパッキン |
NBR |
| フランジ |
JIS |
| 塗装 |
ナイロン11ホワイト |

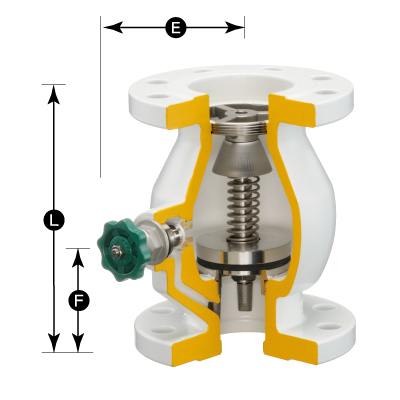

| SMTC 20K 標準寸法 単位(mm) |
| 呼径 |
品番 |
L |
E |
F |
質量(kg) |
| 40 |
SMTC-203 |
170 |
129 |
85 |
6.5 |
| 50 |
SMTC-204 |
190 |
140 |
95 |
8.5 |
| 65 |
SMTC-205 |
210 |
147 |
105 |
11.5 |
| 80 |
SMTC-206 |
235 |
152 |
117 |
16 |
| 100 |
SMTC-207 |
255 |
167 |
127 |
23 |
| 125 |
SMTC-208 |
300 |
188 |
150 |
38 |
| 150 |
SMTC-209 |
320 |
206 |
160 |
52 |
E.Fの寸法及び質量は参考値です。
製品価格につきましてはお問合せください。
