| 取付姿勢 |
|
|---|
SMC 20K 40A～250A
- 給水ラインに適合した内外面ナイロンコーティング品
- 40A～100Aまで標準品、125A～250Aは受注生産品
| 標準仕様 | |
|---|---|
| 型式 | 20K型 |
| 使用流体 | 液体 |
| 流体温度 | 0℃～60℃ |
| 使用圧力 | 1.96MPa以下 |
| 最高許容圧力 | 2.75MPa |
| ライニング | ナイロン11樹脂粉体塗装 |
| 内面塗膜厚 | 300μm以上 |
| 接続方法 | JIS規格のRFフランジ |
| SMC20K | 標準仕様 |
| 本体 | FCD-S |
| 要部 | CAC |
| シートパッキン | NBR |
| フランジ | JIS |
| 塗装 | ナイロン１１ホワイト |
| SMC 20K 標準寸法 単位(mm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼径 | 品番 | L | E | F | 質量(kg) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | SMC-203 | 290 | 180 | 113 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | SMC-204 | 310 | 187 | 123 | 23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | SMC-205 | 325 | 192 | 125 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | SMC-206 | 360 | 217 | 130 | 42 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | SMC-207 | 455 | 247 | 150 | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | SMC-208 | 505 | 271 | 162 | 107 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | SMC-209 | 560 | 292 | 188 | 136 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | SMC-211 | 650 | 430 | 210 | 207 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | SMC-212 | 750 | 480 | 220 | 350 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E.Fの寸法及び質量は参考値です。
関連製品
納入事例

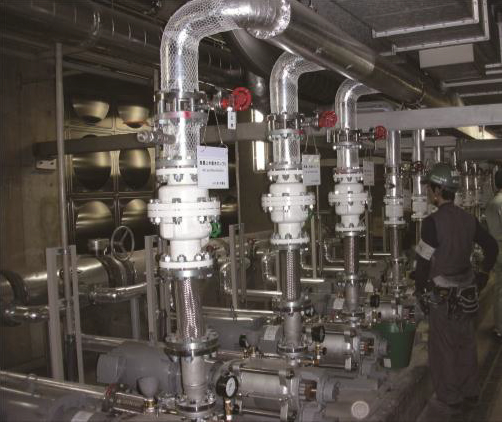

建築物件の高圧給水ラインで、ウォータハンマ防止のため採用された事例。
（日比谷国際ビル）
