| 取付姿勢 |
|
|---|
SMP 20K 40A～200A
- ポンプの空運転を防止する開閉検知器付き
- 遠隔地でも開閉状態がわかる
- 受注生産品
| 標準仕様 | |
|---|---|
| バルブセンサ | |
| 項目 | 規格 |
| 形式 | VS-S・VS-M・VS-L |
| 仕様流体の 液質及び液温 |
液体 0 ℃ ～ 40 ℃ |
| 許容圧力 | 2.94 MPa(30 kgf/cm2) |
| 操作電圧 | DC+24 V +10 ％ -20 ％リップル3 ％以下 |
| 消費電流 | 20 mA MAX |
| 出力信号 | 弁開時-正パルス(オープンコレクタ) 弁閉時-OV |
| 応答速度 | 0.02 sec以下 |
| 絶縁抵抗 | 50 MΩ以下(DC-500 Vメガにて) |
| 絶縁耐電圧 | AC 500 V/1分間 |
| リード線長さ | 50 cm |
| リード線色分 | 赤-DC+24 V・黒-GND(OV)・白-信号 |
| リード線 延長可能距離 |
約50 m・線径0.5□以上 |
| 対環境性 | 防塵・防滴 |
| 塗装 | メラミン焼付 |
| P-コンユニット | |
| 項目 | 規格 |
| 型式 | PC-1200 |
| 使用周囲温度 | -10 ～ +50 ℃(湿度85 %以下) |
| 定格操作電圧 | AC 200/100 V +10 ％ -20 ％(兼用) |
| 周波数 | 50/60 Hz |
| 消費電流 | 25 mA MAX |
| 最大制御容量(負荷側) | AC 250 V・3 A(抵抗負荷)・ab接点 |
| 絶縁抵抗 | 50 MΩ以上(DC 500 Vメガにて) |
| 絶縁耐電圧 | AC 1500 V/1分間・各回路間 |
| SMP 20K | 標準仕様 |
| 本体 | FCD-S |
| 要部 | CAC |
| シートパッキン | NBR |
| フランジ | JIS |
| 塗装 | エポキシ樹脂 |

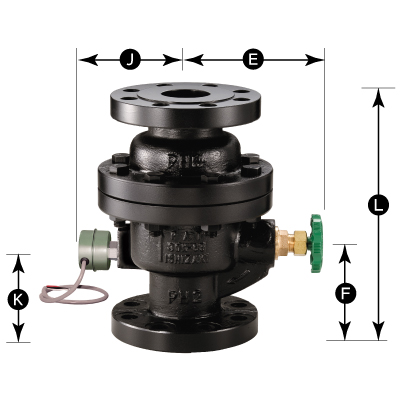

| SMP 20K 標準寸法 単位(mm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼径 | 品番 | L | E | F | J | K | 質量(kg) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | SMP-203 | 290 | 180 | 113 | 144 | 106 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | SMP-204 | 310 | 187 | 123 | 152 | 116 | 23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | SMP-205 | 325 | 192 | 125 | 159 | 125 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | SMP-206 | 360 | 217 | 130 | 177 | 132 | 42 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | SMP-207 | 455 | 247 | 150 | 189 | 144 | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | SMP-208 | 505 | 271 | 162 | 223 | 161 | 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | SMP-209 | 560 | 292 | 188 | 237 | 168 | 147 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | SMP-211 | 650 | 430 | 210 | 266 | 181 | 207 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E.F.J.Kの寸法及び質量は参考値です。
製品価格につきましてはお問合せください。
