SML-DT 10K 40A～150A
- 汚水雑排水向けのアングル型
- 蓋が空くので、配管から外さずメンテナンスができる
- 受注生産品
| 型式 | SML-DT型 |
|---|---|
| 使用流体 | 汚水・雑排水 |
| バイパス弁 ハンドル色 |
黒 |
| 流体温度 | 0 ℃ ～ 60 ℃ |
| 使用圧力 | 0.98 MPa以下 |
| 最高許容圧力 | 1.37 MPa |
| 塗装 | 内面 溶剤型タールエポキシ樹脂塗装 （JISG3443） 外面 エポキシ樹脂塗装 |
| 接続方法 | JIS規格のRFフランジ |
| SML-DT 10K | 標準仕様 |
| 本体 | FC |
| 要部 | CAC |
| シートパッキン | NBR |
| フランジ | JIS |
| 塗装 | エポキシ樹脂 |

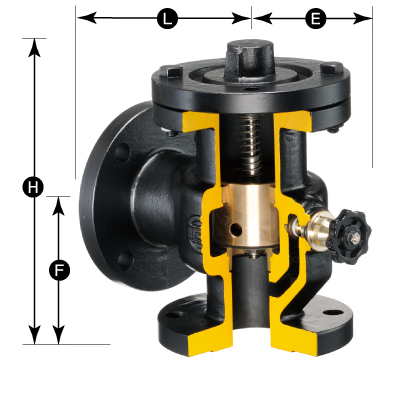

| SML-DT 10K 標準寸法 単位(mm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼径 | 品番 | H | L | E | F | 質量(kg) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | SML-DT-103 | 230 | 115 | 107 | 90 | 11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | SML-DT-104 | 245 | 126 | 123 | 100 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | SML-DT-105 | 267 | 135 | 126 | 110 | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | SML-DT-106 | 279 | 140 | 134 | 115 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | SML-DT-107 | 318 | 155 | 147 | 130 | 31 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | SML-DT-108 | 370 | 190 | 167 | 150 | 47 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | SML-DT-109 | 405 | 205 | 182 | 165 | 67 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E.F.Hの寸法及び質量は参考値です。
製品価格につきましてはお問合せください。
図面・外観図・価格表の閲覧・ダウンロード納入事例

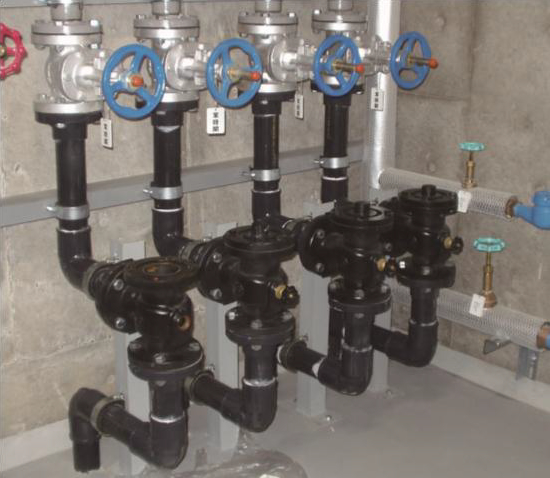

地下の雨水や湧水を地上に送るラインで、異物がバルブに噛み込んだ場合でも、配管から取り外さずそのままメンテナンスできる為採用された事例。
（営団地下鉄）
