| 取付姿勢 |
|
|---|

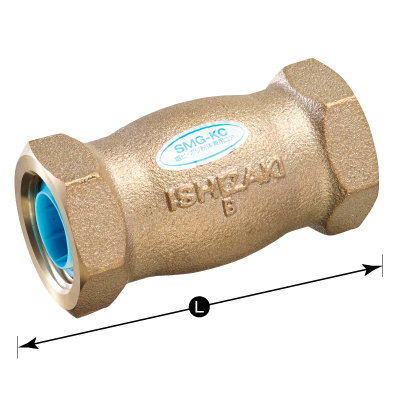

SMG-KC 10K 15A～32A
- 給水ラインに対応できるねじ込み型青銅(CAC)製
- ライニング鋼管と接続できるコア組込型
- 標準品
| 標準仕様 | |
|---|---|
| 型式 | SMG-KC(コア組込品) |
| 使用流体 | 液体 |
| シートパッキン | NBR |
| 流体温度 | 0℃～40℃ |
| 使用圧力 | 0.98MPa以下 |
| 最高許容圧力 | 1.37MPa |
| 接続方法 | ねじ込み式(JIS管用テーパネジ) |
| SMG-KC 10K | 標準仕様 |
| 本体 | CAC |
| 要部 | SUS304 |
| シートパッキン | NBR |
| SMG-KC 10K 標準寸法 単位(mm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼径 | 品番 | L | 質量(g) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | SMG-KC-099 | 65 | 220 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | SMG-KC-100 | 75 | 340 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | SMG-KC-101 | 90 | 560 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | SMG-KC-102 | 100 | 950 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
