ウォーターハンマを
起こさない
耐久性が高く
寿命が長い
だから、経済的
弁漏れを
起こさない
幅広い液体に
使用可能

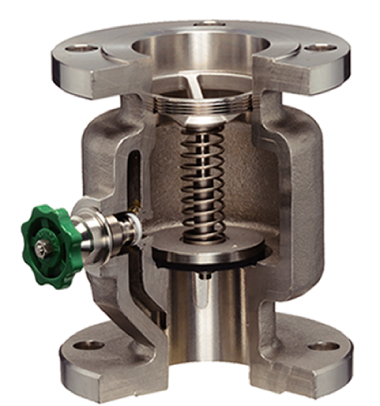

スモレンスキ チャッキバルブは、スプリングを内蔵した急閉鎖型のリフト式逆止弁です。

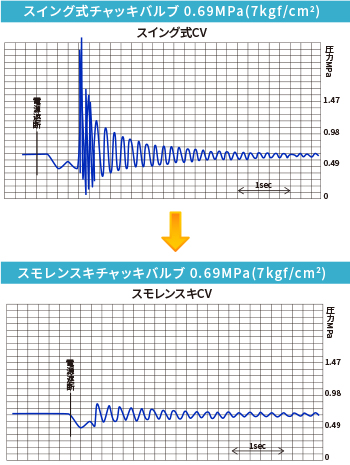

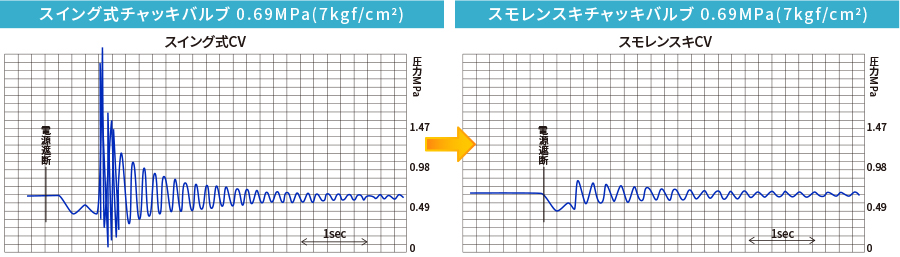

このバルブは、管内の流体が逆流に転ずる瞬間には、弁体が内蔵されたスプリングの作用により完全に閉鎖されている為、ウォーターハンマを起こしません。 しかし、汎用のスイング式チャッキバルブは、ポンプ停止後の管内流体の逆流作用により弁体が閉鎖されます。 その為、流体は急激に制止させられ、大きなウォーターハンマを起こします。 これは、汎用チャッキバルブの弁体が閉鎖遅れを生じていることによるものです。
通 水 時
スイング式
スモレンスキ式
ポンプの始動とともにA の圧力が上昇し、弁体を押し上げ、B を通じC の方向へ流出します。
ポンプ停止時
スイング式
スモレンスキ式
スイング式
まだ開いている状態です。
スモレンスキ式
ポンプの電源遮断と同時にポンプ?水力と流水力が減少し続け、同時にスプリングの力が作用して弁体は強制的に閉鎖されます。
ポンプ停止後
スイング式
スモレンスキ式
スイング式
逆流作用により弁体が急激に閉鎖されている為、大きなウォーターハンマを起こします。
スモレンスキ式
管内の水が逆流に転ずる瞬間には、弁体が閉鎖されているので、逆流を急激に阻止することがなくウォーターハンマを生じません。
都市空間のあらゆる建築物が我々のステージ。
製品とサービスのクオリティが認められ、東京都庁舎や六本木ヒルズ、丸の内ビルなど日本を代表する大型高層建築物に採用されています。 多様化・高度化する都市建築物に求められる最新かつ最適な水環境の創造を支援するため、常に安全な品質を追求していくことが私たちの使命です。
納入実績 東京スカイツリー 六本木ヒルズ 丸の内ビル 東京都庁舎 警察庁本庁舎 横浜ランドマークタワー 日本テレビ本社ビル 東京ドームホテル 大阪WTC タワー 名古屋トヨタビル オリエンタルランド 品川水族館 ユニバーサルスタジオジャパン 参議院会館 NHK 放送センター シャープ 亀山工場 東芝 深谷工場 松下電器 石川工場 ＮＥＣ 相模原工場 富士フィルム 小田原工場 アサヒビール 吹田工場 東京都蔵前処理場 大阪市住之江下水処理場 福島県いわき市桜本ポンプ工場 東京都江東清掃工場 聖路加病院 都営地下鉄 各駅 東京電力 新東京ガスタービン発電所 羽田空港 関西国際空港 など
